Dominio Del Diseño Y Fabricación De PCB Multicapa: Guía Experta 2025 Por SprintPCB

En el panorama actual de la electrónica, donde se demandan soluciones compactas y de alto rendimiento, los PCB Multicapa se han vuelto esenciales para circuitos avanzados. Estos complejos tableros se encuentran en todo, desde infraestructuras 5G hasta sistemas de imágenes médicas, permitiendo a los ingenieros integrar más funcionalidad en espacios reducidos. En SprintPCB, sobresalimos en la fabricación de PCB Multicapa, combinando ingeniería de precisión con fiabilidad inigualable. Esta guía explora los fundamentos de diseño, procesos de fabricación y tendencias innovadoras, capacitándote para aprovechar al máximo la tecnología de PCB Multicapa.

Entendiendo los PCB Multicapa: Más Allá de la Simplicidad Básica

Un PCB Multicapa integra tres o más capas conductoras de cobre, separadas por material dieléctrico aislante y unidas bajo calor y presión. Estas capas se interconectan mediante agujeros metalizados (PTH) o microvías, siendo ideales para dispositivos complejos como:

– Electrónica de Consumo: Smartphones con placas de 10+ capas para antenas 5G.

– Automatización Industrial: Controladores de motores con gestión térmica integrada.

– Aeroespacial: Sistemas de aviónica que requieren blindaje EMI e integridad de señales de alta velocidad.

Por Qué los PCB Multicapa Superan a los PCB de Una/Doble Capa:

– Eficiencia de Espacio: 50–70% más compactos que diseños equivalentes de una capa.

– Mejor Calidad de Señal: Planos dedicados de tierra/alimentación reducen interferencias.

– Mayor Durabilidad: Núcleos laminados de FR-4 resisten vibraciones y ciclos térmicos.

Seis Industrias Transformadas por los PCB Multicapa

– Telecomunicaciones: PCB de 12–20 capas impulsan estaciones base 5G y enrutadores de ondas milimétricas.

– Dispositivos Médicos: PCB Multicapa flexibles permiten máquinas de MRI y monitores de salud portátiles.

– Automotriz: Los Sistemas de Asistencia al Conductor (ADAS) dependen de placas HDI (Interconexión de Alta Densidad).

– IoT: Diseños ultradelgados de 6 capas impulsan sensores inteligentes y tecnología vestible.

– Defensa: Placas reforzadas soportan sistemas de radar y dispositivos de comunicación seguros.

– Energía: Los PCB Multicapa son cruciales para inversores solares y sistemas de gestión de baterías (BMS).

El Proceso de Fabricación de Precisión de PCB Multicapa en SprintPCB

Nuestra producción de PCB Multicapa cumple con los estándares IPC-6012 Clase 3, garantizando la más alta calidad:

Diseño de Apilamiento de Capas

Optimiza la disposición para control de impedancia (ej. configuraciones señal-tierra-señal).

Selecciona materiales: FR-4 de alta Tg, Rogers 4350B o poliimida para híbridos flex-rígidos.

Imagen de Capas Internas

Imagen láser directa (LDI) logra precisión de 25μm en líneas/espacios.

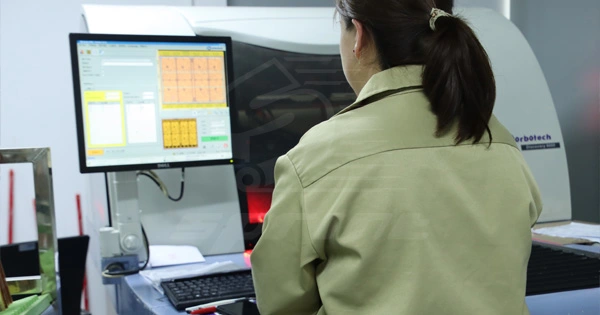

Inspección óptica automatizada (AOI) detecta defectos antes del laminado.

fabricación de PCB Multicapa

Laminado y Taladrado

Prensas hidráulicas unen capas a 180°C y 350 psi.

Taladrado láser crea microvías (50–100μm) en placas HDI.

Metalización y Acabado Superficial

Oro sobre níquel electroless (ENIG) ofrece resistencia a la corrosión.

Relleno de vías con epoxi conductor evita bolsas de aire.

Pruebas Finales

Reflectometría (TDR) verifica impedancia para integridad de señales.

Pruebas de choque térmico (-55°C a 125°C, 500 ciclos) aseguran durabilidad.

Cinco Mejores Prácticas para el Diseño de PCB Multicapa

Planificación Temprana del Apilamiento: Separa tierras analógicas/digitales para evitar ruido. Usa apilamiento simétrico.
Gestión de Integridad de Señal: Enruta trazas de alta velocidad con blindaje de tierra. Sigue la regla 3W.
Diseño Térmico Eficaz: Coloca vías térmicas bajo componentes de potencia. Usa rellenos de cobre.
Optimización DFM: Evita vías en pads (aumenta costos un 15–20%). Anillos de anillo ≥0.15mm.
Colaboración con el Fabricante: Comparte archivos Gerber, IPC-356 y ODB++. Valida Tg y CTE.

Optimización de Costos en la Producción de PCB Multicapa

– Capas: Un PCB de 6 capas cuesta ~40% más que uno de 4 capas.

– Materiales: Laminados de alta frecuencia (Rogers) aumentan costos un 30–50%.

– Vías: Microvías láser ($0.02–0.05 por hoyo) vs. taladrado mecánico ($0.005).

– Tiempo: Servicios exprés (5 días) cuestan un 25% más que ciclos estándar (10 días).

Consejos de SprintPCB para Ahorrar Costos:

– Usa espesor estándar de 1.6mm.

– Elige acabado HASL para aplicaciones no críticas.

– Paneliza diseños pequeños para minimizar desperdicio.

PCB Multicapa vs. HDI: Eligiendo la Tecnología Correcta

Factor	PCB Multicapa	HDI PCB
Capas	4–16	8–20+ con microvías
Línea/Espacio	100/100μm	50/50μm o menos
Aplicaciones	Controles industriales	Smartphones, radios militares
Costo	$0.50-$ 5/pulgada²	$2-$ 10/pulgada²

Innovaciones Futuras en Tecnología de PCB Multicapa

– Componentes Empotrados: Resistencias y capacitores integrados en capas internas (reducen área un 30%).

– Electrónica Impresa 3D: Prototipado rápido de placas de 8 capas.

– Herramientas de Diseño con IA: Autoenrutado de BGAs complejos en minutos.

– Materiales Sostenibles: Laminados libres de halógenos y núcleos de cobre reciclable.

Por Qué SprintPCB Lidera en Fabricación de PCB Multicapa

– Capacidades Avanzadas: Hasta 32 capas, taladrado láser de 25μm, control de impedancia ±10%.

– Certificaciones: ISO 9001, AS9100 (aeroespacial), IATF 16949 (automotriz).

– Red Global: Transición sin problemas desde prototipos hasta producción en masa (EE.UU., UE, Asia).

– Soporte Dedicado: Asesoramiento experto en diseño de apilamiento y análisis DFM.

Conclusión

Desde wearables IoT hasta comunicaciones satelitales, los PCB Multicapa impulsan la innovación en electrónica mediante miniaturización y alto rendimiento. Colabora con SprintPCB para acceder a procesos de fabricación avanzados, pruebas rigurosas y experiencia técnica incomparable.

¿Necesitas un proveedor confiable de PCB Multicapa? Sube tus archivos de diseño hoy para obtener un presupuesto gratuito y un 15% de descuento en tu primer pedido.
